产品描述
产品简介

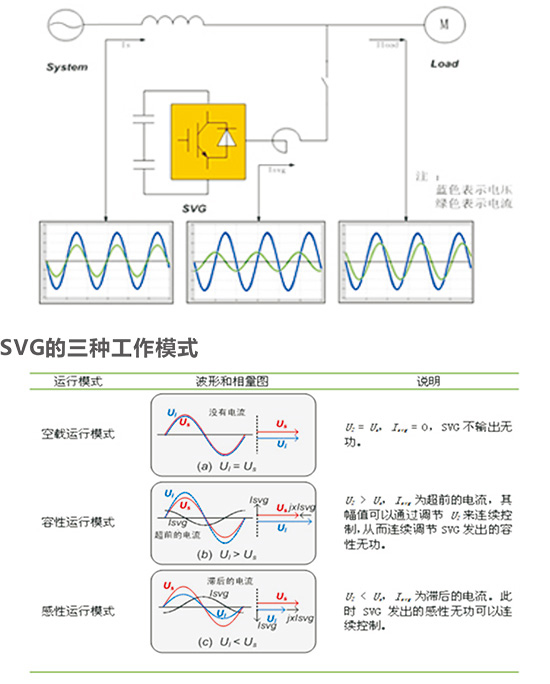

BJSVG静止无功发生器（又称SVG）的基本原理是将自换相桥式电 路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电 压的相位和幅值或者直接控制其交流侧电流，就可以使该电路发出满 足要求的无功电流，实现动态无功补偿的目的。
产品详细说明
设计生产标准
GB 191-2000包装储运图示标志
GB 4208-2008外壳防护等级（IP代码）
GB/T 2900.1-2008电工术语基本术语
GB/T 2900.33-2004电工术语电力电子技术
GB/T3859.1—1993半导体整流器基本要求的规定
GB/T 4025—2003人机界面标志标识的基本和安全规则指示灯和操作器的编码规则
GB/T 13422—1992半导体电力变流器电气试验方法
容量选型
1、已知负载类型和变压器容量
Q=K1×Sx[tan(cos Φ1)-tan(cosΦ2)]
式中 Q—无功容量
K1—变压器负载率，一般取0.7
S—变压器容量
cosΦ1—补偿前功率因数
cosΦ2—补偿后功率因数
2、已知负载类型和容量
Q=Px[tan(cos Φ1)-tan(cos Φ2)]
式中 Q—无功容量
P—负载总容量
cosΦ1—补偿前功率因数
cosΦ2—补偿后功率因数
适用场合
一、提升机、轧机等重工业场合提升机、轧机属于典型的冲击性负荷，主要存在于各矿业生产场合和冶金行业，对电网有如下影响：
无功冲击大，造成电网电压波动，严重时干扰其他设备运行，降低了生产效率；
功率因数低，每月需要交纳大量的无功罚款；
部分装置产生谐波，危害电网安全。
二、钻井供电系统油气钻井平台供电系统主要负荷包括绞车、转盘、泥浆泵等，由于钻井工况的特殊性，该系统属于典型的冲击性负载。对电网影响如下：
无功冲击大，功率因数低；
电流谐波大；
电压波动严重，电压畸变率高，影响控制系统、PLC、录井仪等设备供电。
技术参数
|
输 入 |
额定电压 |
380V（允许波动范围-40%~+20%） |
|
额定频率 |
50+2Hz |
|
|
补偿容量 |
50kvar、75kvar、100kvar、200kvar、可并联扩容容量 |
|
|
性 能 指 标 |
整机效率 |
≥97%，超出容量按最大容量补偿 |
|
CT需求 |
3支CT，精度0.5级以上，二次电流为5A |
|
|
补偿范围 |
感性无功、容性无功连续可补 |
|
|
开关频率 |
平均20KHz |
|
|
中线滤波能力 |
3倍相线电流 |
|
|
响应时间 |
40uS |
|
|
全响应时间 |
10mS |
|
|
自诊断功能 |
故障自诊断、自动投切、自动重启 |
|
|
补偿能力 |
在设备容量之内时完全补偿，超出设备容量时限定为额定补偿能力 |
|
|
保护功能 |
过流、电网过压、欠压、过热、母线过压、欠压、短路、风机故障、电源故障及限流保护等 |
|
|
显示数据与记录 |
1、各相电压电流、功率因数、THD等参数；2、电网、负载电流波形、三相电压波形； 3、三相IGBT温度显示：4、运行方式设定、参数设置 |
|
|
通讯接口 |
Rs485、以太网 |
|
|
环 境 条 件 |
通讯协议 |
Modbus办议 |
|
人机界面 |
5寸或10寸触摸屏 |
|
|
环境温度 |
-10C~+45C |
|
|
海拔 |
<2km，更高海拔可降额使用 |
|
|
防护等级 |
IP20 |
|
|
结 构 |
冷却方式 |
智能风冷 |
|
安装方式 |
壁挂式、抽屉式、整柜抽屉式 |
|
|
尺寸 |
具体见“选型尺寸” |
